时间:2020-11-03 05:04:48 来源:本站 作者:admin 点击: 1105 次
| 山东晟雕数控设备有限公司 | |

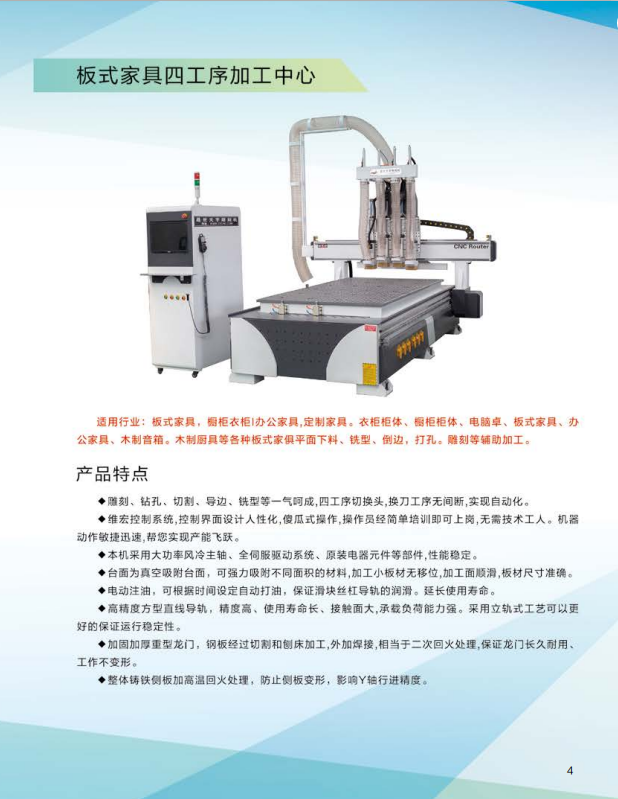

| 产品名称及型号 | 板式开料中心高速伺服四工序 |
| 台面结构 | 25硬质吸附平台【6分区24吸附口】5定位和上料辅助辊 |
| 最大行程 | 1320mm*2550mm*200mm |
| 工作行程 | 1240mm*2480mm*200mm |
| 运行速度 | 0-90000mm/min |
| 系统 | 维宏朗达5S控制系统附加首轮引导，顶级品质、高精度补偿、速度快 |
| 机箱电压/频率 | AC380/50-60HZ |
| 变频器 | 晟世天宇专用变频器7.5KW |
| 电机及驱动 | 1.5W国产雷塞伺服组/安川伺服组 |
| 主轴转速 | 0-18000r/min |
| 对刀方式 | 高精防撞自动对刀仪 |
|
床体结构 |
工业矩形焊接方管，采用3D立体辅助设计及电脑结构应力分析最佳结构设计。钢材是用数控锯床下料，能够保证每根钢材的尺寸误差在1毫米以内焊接，后期变形最小，退火失效处理。能够保证床身精度后期永不变化。 |
|
减速机 |
法国摩多利行星减速机，精度高，寿命长 |
|
润滑系统 |
电子全自动润滑注油电动控制系统、轴承内部供油，增加轴承使用寿命，丝杠导轨寿命大提高、无需再用人工维护丝杠导杠 |
| 刀库 | 开料机标配式刀库，方便快捷，稳定性高。 |
| 伺服电机 | 总线控制1.5KW伺服电机，自幼记忆，稳定性极高。 |
|
电主轴 |
国产选配3-6KW风冷电机主轴380V，原装配件、国内组装，性能稳定，动力大，四极恒功率，转速高。 |
|
三轴导轨 |
ASK高精度直线导轨，工业级滑块，防尘效果好，间隙小，精度高，使用寿命长。 |
|
传动方式 |
X轴、Y轴采用高精密研磨级斜齿条传动，强度大，耐磨性强，高对称性、高速度、高精度、/Z轴原装TBI丝杠。噪音小，精度高。 |
| 台面 | 采用钛镁合金铝型材，结实耐用，安装方便 |
|
电控机柜 |
工业级电气控制一体柜，布局合理，安全性高 |
|
电器配件 |
法国施耐德、德力西电器 |
|
变频器 |
工业级11KW大功率变频器，节能稳定。 |
|
备注：1、赠送BT30刀柄*工业级锥柄*12套 2、赠送刀夹内径6、8、10、12、14、22 3、孔距误差0.2以内，对角公差0.3以内 4、随机工具一套、定位装置一套 |
|
